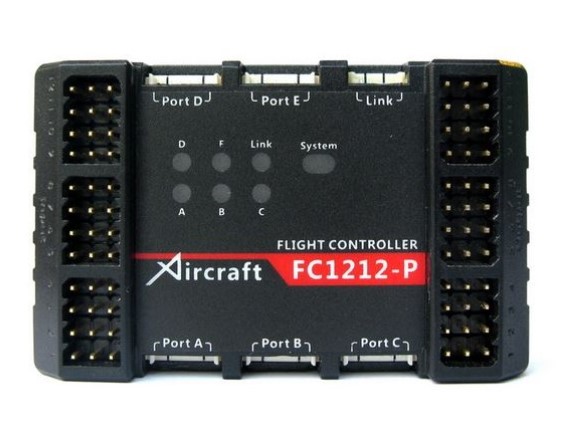

Uçuş Kontrolörü FC1212-P Xaircraft

– XAircraft FC1212-P yeni tasarlanmış bir uçuş kontrol cihazıdır. Kelime anlamı 12 Giriş/12 Çıkışlı Profesyonel Uçuş Kontrol Cihazıdır, yani 12 giriş ve 12 çıkışlı profesyonel uçuş kontrol cihazıdır. FC1212-P’nin kendisi herhangi bir Tutum sensörüne sahip değildir; AHRS modülünün işbirliği koşulu altında, kendi kendine dengeleme vb. gibi, uçağın tutumunu gerçekten kontrol edebilir.

FC1212-P Giriş Özelliği:

– Giriş1-Giriş5 normal alıcı girişidir, temel uçuş ve uçuş modülü geçişini yapabilir.

– Giriş6-Giriş8, kanalı açmanın yardımcı fonksiyonudur, Pusula ve Otopilot fonksiyonunu açabilir veya kapatabilir, örneğin Kaygısız, Eve Git vb.

– Giriş9, kontrol kamerası eğimi yapmak için kontrol kamerası montajı eğimi kanalıdır.

– Giriş10, kamera montaj mekiğinin kontrol kanalıdır; odaklama ve çekim hareketini yapmak için kameranın mekiklerini kontrol edebilir.

– Giriş10, Futaba S.Bus anlaşmasını destekleyebilir, daha fazla bağlantı bağlantısından tasarruf edebilir, daha Kısa ve öz olabilir.

– Giriş12, Güç Monitörü elektrik sistemini destekler, akü Voltajı verilerini alabilir ve bazı parçalar garip çalıştığında ısınabilir.

FC1212-P Çıkış Özelliği

– 2-8 eksenli helikopter teknesini destekler.

– Çıkış1-Çıkış8, Tricopter’in üç Motora ve kıçta bir servoya ihtiyaç duyması gibi servo veya ESC için çıkış yapacak şekilde yapılandırılabilir; – ESC Çıkışı için Çıkış1-Çıkış3, servo çıkışı için Çıkış4’ü yapılandırabilirsiniz.

– Kamera montajı eğim servo çıkışı için Çıkış9, kamera eğimi ve kendi kendine dengeyi kontrol etmek için kullanın.

– Kamera montajlı rulo servo çıkışı için Çıkış10, kameranın yuvarlanması ve kendi kendini dengelemesi için kullanın.

– Kamera mekiği servo çıkışı için Çıkış11, kamera odaklaması ve çekim hareketi için kullanın.

– Pilot lamba Çıkışı için Çıkış12, Sinyal tutumuna ve sesli uyarı sirenine bağlı olarak pilot lamba yanıp sönecektir.

FC1212-P Bağlantı Noktası Özelliği

– Bağlantı Bağlantı Noktası, ürün yazılımını yükseltmek için PC yazılımına bağlanmak için kullanın, PC yazılıma bağlandığında, FC1212’nin Yeşil ışığı yanıp sönmeye başlar.

– Port A- PortE, bu beş bağlantı noktası FC1212’nin alt modülünü bağlamak için kullanılır, örneğin AHRS, Otomatik pilot, OSD vb. PC’deki USB bağlantı noktası gibi bu beş bağlantı noktası, AHRS’yi bu beş bağlantı noktasındaki herhangi bir bağlantı noktasına bağlayabilirsiniz. Modül bağlantısı yapıldığında ışık yanacaktır.

FC1212-P Uyumlu Modüller:

– AHRS-S V2 ve AHRS-P

– USB Bağlantısı

– Otopilot

– Güç Monitörü

– Pilot Lamba

– OSD
