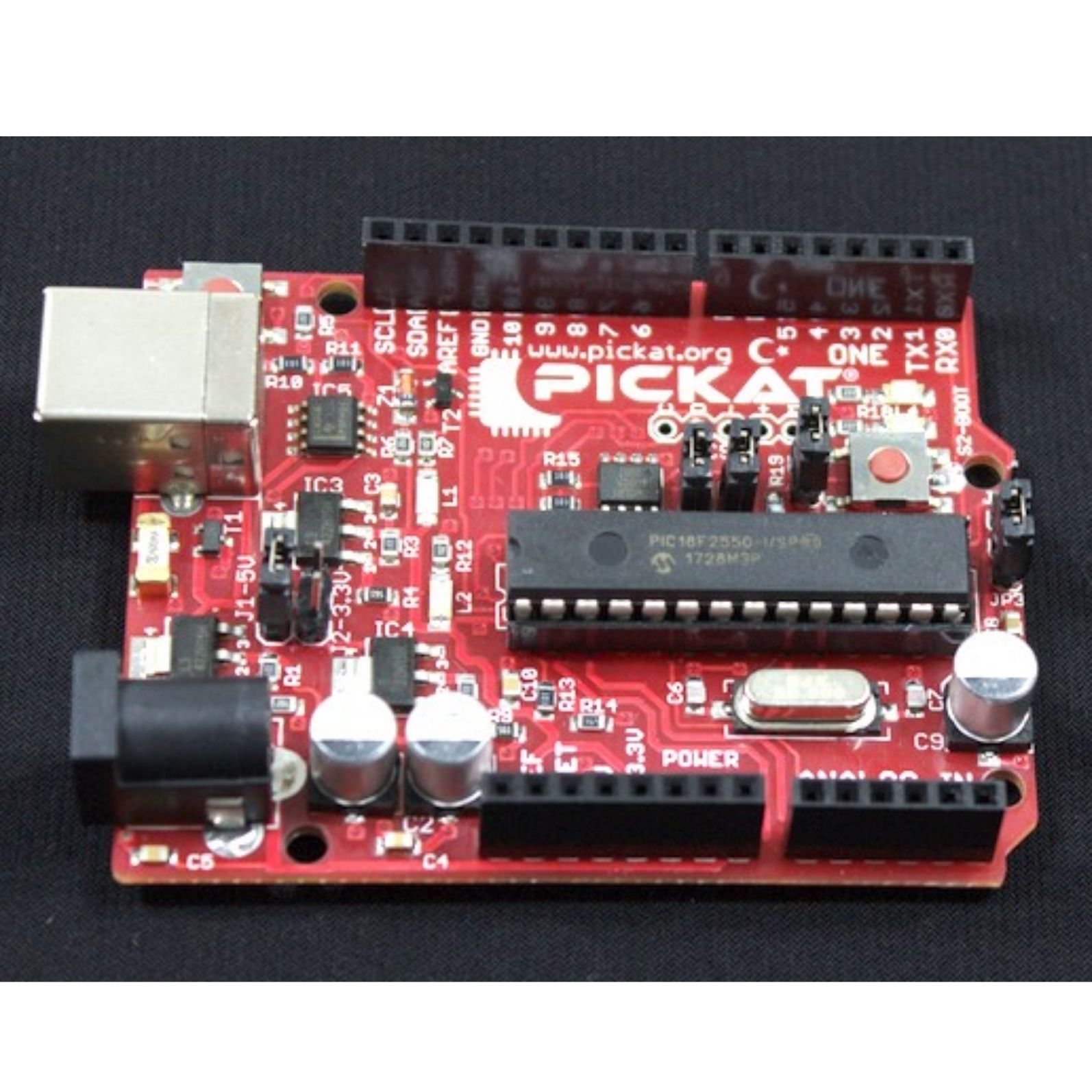

PICKAT – PIC Deneme Geliştirme Kartı

Microchip PICkit 3 Pic Programlama Kartı, düşük maliyetli bir donanım hata ayıklayıcı ve programcı sağlamak için Flash bellekli her bir çipte bulunan devre içi hata ayıklama mantığını kullanıyor. Devre dışı hata ayıklama bir çok avantaj sağlamaktadır.

Düşük maliyetlidir, hata ayıklama için minimum ek donanım gerektirmektedir. Pahalı priz ve adaptörler gerektirmeden çalışan bu programlayıcı yeni programlama konusunda oldukça hızlıdır.

MPLAB PICkit 3, MPLAB X Tümleşik Geliştirme Ortamı’nın (IDE) güçlü grafik kullanıcı arabirimini kullanarak en uygun fiyata PIC® ve dsPIC® Flash mikro denetleyicilerinin hata ayıklama ve programlamasına izin verir. MPLAB PICkit 3, tam bir hız USB arabirimi kullanarak tasarım mühendisinin bilgisayarına bağlanır ve bir Microchip hata ayıklama (RJ-11) konnektörü (MPLAB ICD 2, MPLAB ICD 3 ve MPLAB REAL ICE ile uyumlu) üzerinden hedefe bağlanabilir. Bağlayıcı, devre içi hata ayıklamayı ve In-Circuit Serial Programming ™ uygulamak için iki cihaz G / Ç pini ve sıfırlama hattı kullanır.

Bazı 8, 14 ve 18 uçlu cihazlar, hata ayıklama için özel bir MCU’lu küçük başlık panelleri kullanmaktadır. Bu özel MCU, PICkit 3 iletişimi için fazladan pinlere sahiptir ve bu nedenle uygulama için tüm pimleri parçada kullanmanıza izin verir. Başlık panosu programlama için kullanılmaz veya gerekli değildir. Ancak, bu aygıtların hata ayıklarken header kullanılmalıdır.



Pickit3 Pic Programlama Kartı Özellikleri:

---

• USB (Ana bilgisayara tam hız 12 Mbits / s arayüz)
• Gerçek zamanlı yürütme
• Dahili aşırı voltaj / kısa devre monitörü
• PC’den / web’den yükseltilebilir bellenim yazılımı
• Tamamen kapalı
• Düşük voltajı 2.0 volta (2.0v ila 6.0v aralığında) destekler
• Teşhis LED’leri (güç, meşgul, hata)
• Mikrodenetleyici programını ve veri belleğini okuma / yazma
• Doğrulama ile program bellek alanını sil
• Kesme noktasında donma-çevre birimleri
• Programcı-Git’le 512 KB Flash



Çalışma Prensibi

---

• PICkit3 programlayıcının bilgisayarınıza ve PIC mikro denetleyicisine düzgün şekilde bağlandığından emin olun
• MPLAB X IDE yazılımındaki cihaz seçiciden doğru PIC mikro denetleyicisini seçin
• PIC programınızı PIC mikrodenetleyicinin veri sayfasına uygun olarak yazınız
• Mikrodenetleyiciyi programlamadan önce PIC programınızı kaydedin
• PIC mikrodenetleyicisini programlamak için “Program” düğmesine tıklayın
• Programı çalıştırarak PIC programının mikro denetleyiciye başarıyla programlandığını doğrulayın



Pickit3 Pic Programlama Kartı Teknik Özellikler

---
